sma连接器 sma连接头 防水sma射频连接器
浏览: 发布日期:2018-12-01

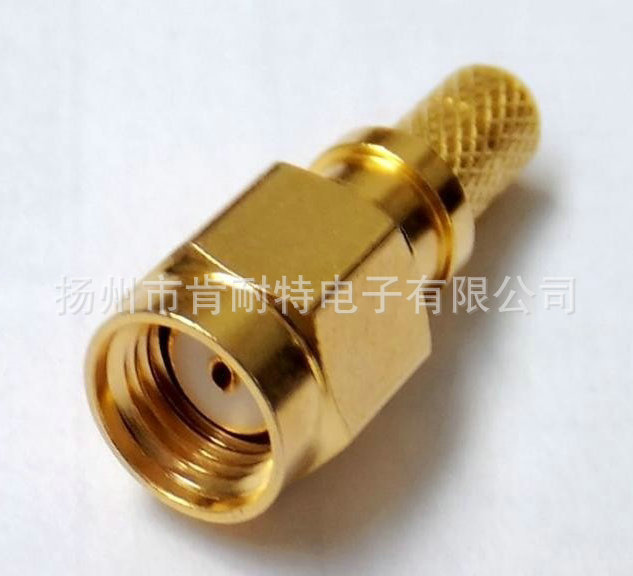

sma


undefined

undefined

SMA连接器适用于频率范围直至26.5GHz的微波领域的应用。应用范围如电信通讯、网络、无线通讯以及检测和测量仪器。它具有频带宽、性能优、高可靠、寿命长的特点。
SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器,它具有频带宽.性能优.高可靠.寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。
温度范围:Temp.range -65~+165°C (PE Cable -40~+85°C)

振 动:Vibration MIL-STD-202,Method 213

频率范围:Frequency Range DC~26.6GHz(半刚电缆 0~26.5GHz)

工作电压:Working Voltage 335V max (有效值)

耐 压:Withstand Voltage 1000V rms (海平面最小值)

接触电阻:Contact resistance

内导体之间:Center Contact ≤ 3 mΩ

外导体之间:Outer Contact ≤ 2 mΩ

绝缘电阻:Insulation resistance ≥ 5000 MΩ

插入损耗:Insertion loss ≤0.15 dB/6GHz

电压驻波比: VSWR 直式:Straight 软电缆 ≤1.10+0.002f 半刚电缆 ≤1.05+0.001f

弯式 Right angle 软电缆 ≤1.20+0.003f 半刚电缆 ≤1.10+0.001f

耐用性:Durability(mating) ≥500次(cycles)

材料与涂覆 MATERIAL & PLATING

壳体 shell 黄铜 brass 镀硬金 gold plated
